Сканер для определения дефектов сухого шпона

Главная / Оборудование / Сканер для определения дефектов сухого шпона

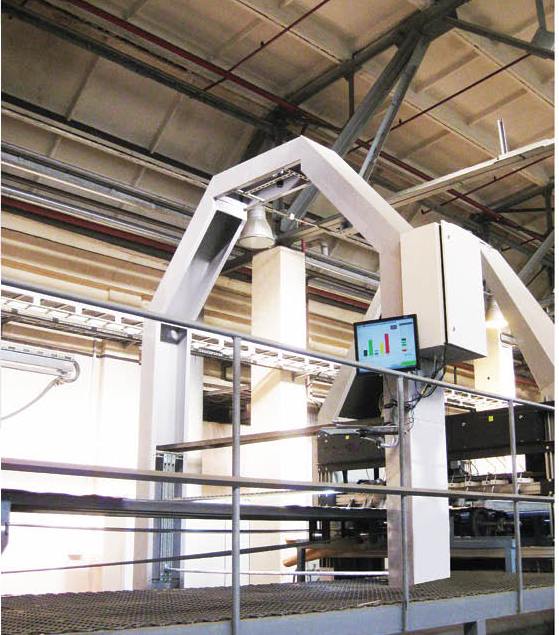

ООО «Электроавтоматика» создан программно-аппаратный комплекс для контроля качества выпускаемого шпона в режиме реального времени. Сканирующее устройство устанавливается после сушильной камеры для дальнейшей сортировки сухого шпона по сортам. Устройство имеет гибкую настройку по параметрам.

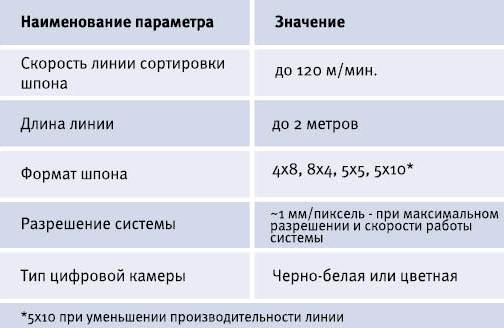

Основные характеристики:

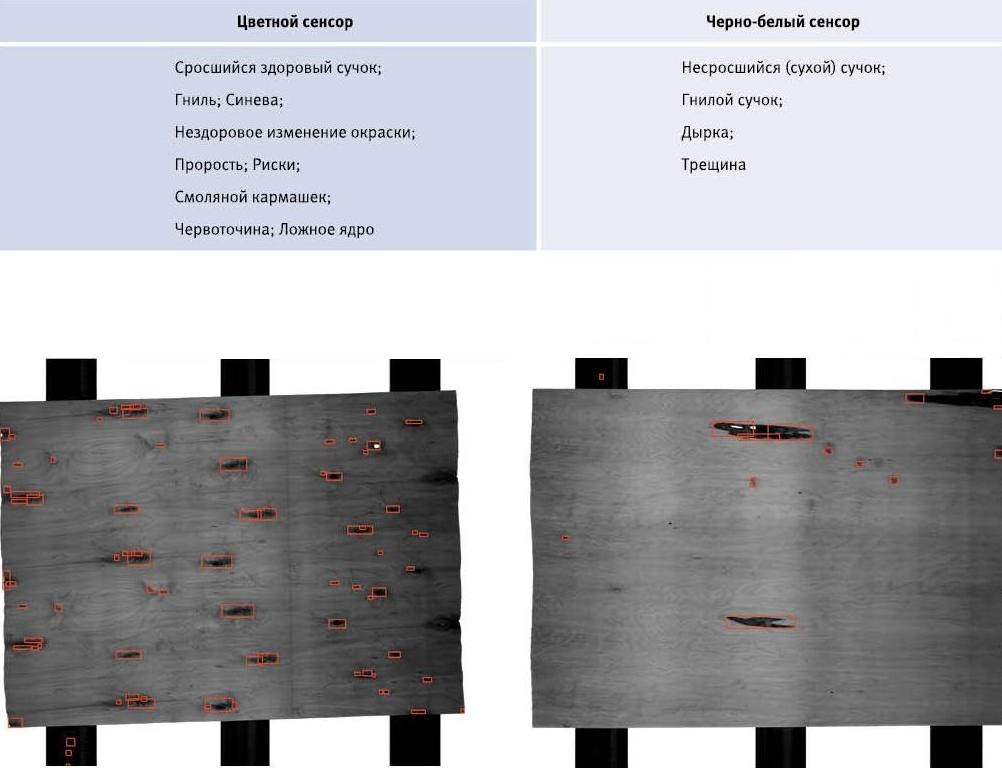

Типы определяемых дефектов шпона:

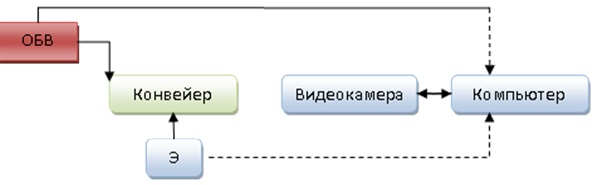

Блок схема программно-аппаратного комплекса для контроля качества выпускаемого шпона в режиме реального времени.

(Принципиальная блок-схема разработанного программно-аппаратного комплекса, ОБВ-оптический бесконтактный выключатель, Э- инкрементный энкодер)

Программное обеспечение системы имеет расширяемый функционал по обработке и распознаванию изображений дефектов на листах исследуемого шпона. Это позволяет применять для решения задач выделения и классификации дефектов различные алгоритмы, которые в условиях производства позволяют достичь лучшего результата.

Поиск дефектов определённого вида на изображении, полученном с видеокамеры в разрабатываемых алгоритмах системы, осуществляется путем анализа яркостных, гистограммных, текстурных и контурных признаков. В качестве пост- или предобработки используются различные градационные преобразования, морфологические методы обработки, методы, основанные на гистограммной статистке.



Интерфейс. Управление и принцип действия

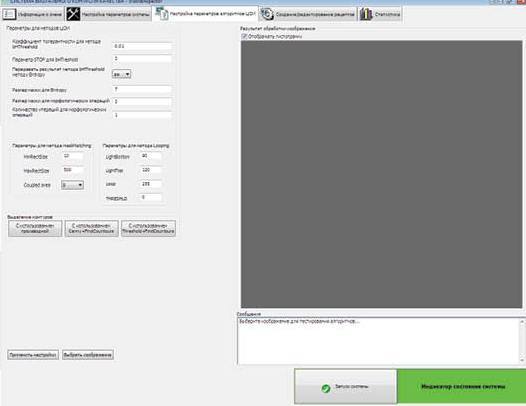

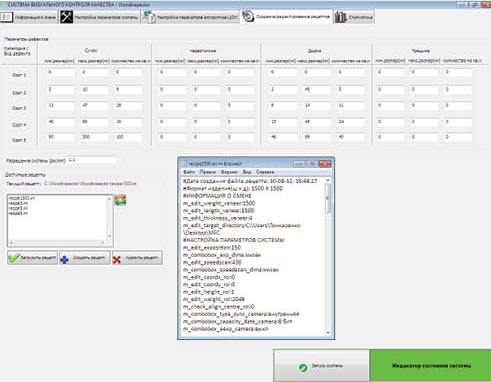

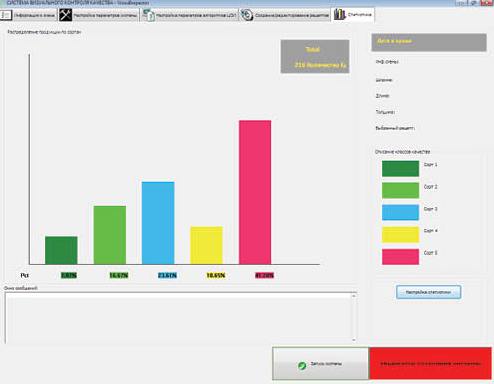

На скриншотах представлены содержание основного окна приложения, его вкладок с функциональным описанием каждой.

Основные функциональные вкладки приложения «Сканер дефектов шпона»:

•информация о смене;
•настройка параметров системы;
•настройка параметров алгоритмов ЦОИ;
•создание/редактирование рецептов;
•статистика.

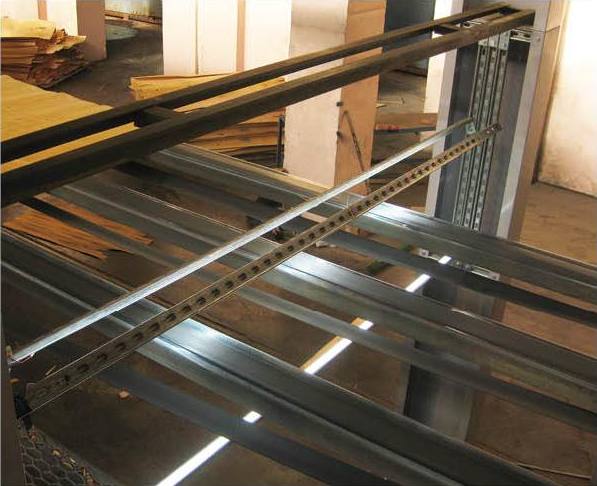

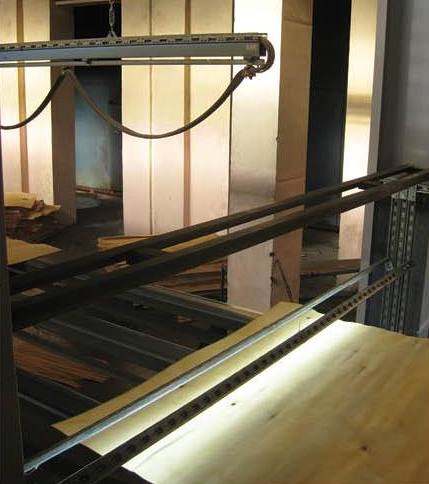

В качестве источников освещения в системе используются высокочастотные светодиодные элементы, благодаря которым, получается, формировать освещение необходимого уровня, независимо от источников производственного освещения и дневного света. Светодиодные линейки упакованы в алюминиевый профиль и закреплены в специальном блоке. Высоту данного можно легко изменять при юстировке системы, либо при изменении условий освещения. Стоит отметить, что разработанная система имеет гибкое управление параметрами съемки (частота съемки, экспозиция, и т.д.), и адаптивный характер настройки частоты считывания ПЗС-линейки вследствие изменения скорости движения конвейера, что позволяет избежать геометрических искажений получаемого изображения. Данный адаптивный механизм достигается путем использования инкрементного энкодера, работающего в паре с двумя оптоэлектронными датчиками движения. ОЭД позволяют формировать (захватывать) необходимое представление изображения для корректной работы алгоритмов обработки и анализа изображения.

Сканирующее устройство для определения дефектов сухого шпона интегрируется в системы АСУ ТП линии сушек лущеного шпона.
